圓盤造粒機
用途與特點
Disc Granulator Machine (Pan Granulator)
Use and Features:
This series of Disc Granulator Machine is a new type of incline disc granulator equipment: the granulating rate is up to 80%. The reducer and motor adopt flexible belt drive to start smoothly, slow down the impact force and improve the service life of the equipment. The bottom of the granulation disc is reinforced with multiple radiant steel plates , which is sturdy and durable; the thickened, weighted and sturdy base design does not require anchor bolts for fixed and working smoothly. The main gear of granulator uses high frequency fire, the service life is twice than before. The inside of granulation disc is durable after corrosion treatment. The machine has the advantages of uniform granulation, high granulation rate, products looks beautiful, size and diameter can be controlled, stable operation, long service life and so on. It is widely used in organic fertilizer factory, compound fertilizer factory and sludge garbage processing. Mine, chemical and feed industry and other fields.
該系列圓盤造粒機,是一種新型傾斜盤式造粒設備：成粒率高.減速機與電動機采用柔性皮帶傳動,啟動平穩,減緩沖擊力,提高設備的使用壽命.造粒盤盤底采用多條鋼板加強,不變形、加厚、加重、穩定的底座設計,不需要地腳螺栓固定,運轉平穩.造粒機主齒輪采用高頻猝火,使用壽命增加.造粒盤內經防腐處理后.該機有造粒均勻,成球率高,運轉平穩,設備耐用.使用長等優點,深受用戶好評,是廣大用戶選擇的理想產品,該項目產品是環境保護適用技術推廣項目.
結構概述
整機可分為五大部分:
1. 機架部分:由于整個機體的傳動部分和轉動工作部分都由機架支撐,受力較大,因此該機機架部分均采用優碳槽鋼焊接而成,并通過了嚴格的質量和特定的技術要求,已達到本機所使用的目的.
2. 調節部分:整臺機器重要的是造粒盤,而造粒盤的安裝與調節部分上.我公司專門采用了優碳鋼板和槽鋼焊接而成,并通過了嚴格的質量合格認證,均達到了本機所使用的要求.

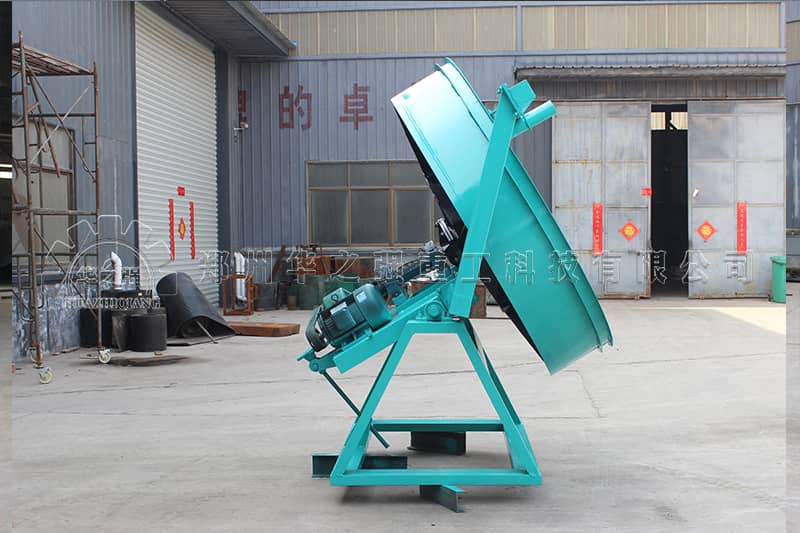

3. 傳動部分:整臺機器傳動部分優為重要,整體的工作都有此而行.安裝與傳動調節架上的電動機和減速機均選購ISO/9001質量體系認證的產品,質量穩定.電動機帶動皮帶輪、三角帶.減速機和小齒輪,由小齒輪傳動造粒盤上的大齒輪使造粒盤工作.另外大小齒輪均采用了高頻猝火,使用壽命是原有的兩倍,整個造粒盤則固定在調節盤上的主動軸上,柱頭聯結部分采用錐度配合,設計合理;
4. 造粒盤部分:該機造粒盤盤角采用整體圓弧設計,成粒率可達到90%以上,造粒盤盤底還采用了多條鋼板加強,耐用,不變形;

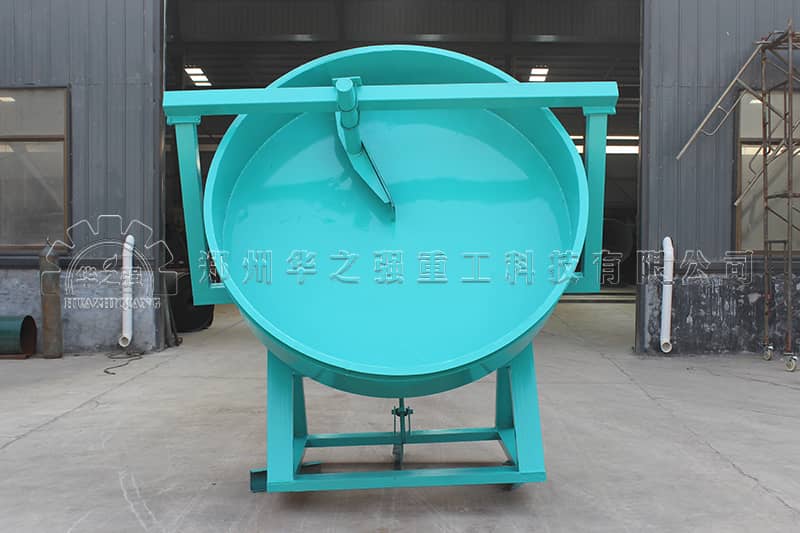

5. 自動清料部分:該部分安裝于造粒盤上方,成下框型,上裝有自動清料板,以便在生產過程中清理粘在盤壁上的物料,大大提高了該機的使用壽命,也節省了勞動力。
工作原理
該系列產品其工作原理:由主電動機驅動皮帶輪和皮帶,通過減速機傳動小齒輪,小齒輪與固定在盤底的大齒輪相互齒合,向項工作.大齒輪則通過特殊合理的設計,安裝在固定于機架調節盤上的主軸上,以支撐整個造粒盤的工作(本機于噴霧機配套使用)物料進入造粒盤后,經造粒盤的不斷旋轉和噴霧裝置,使物料均勻的粘和在一起造成圓球狀顆粒.在該機造粒盤中上部設計了自動清料裝置,防止物料粘壁,從而大大提高了本機的使用壽命.隨著電動機的不斷旋轉,物料的不斷進入,方能實現批量生產,已達到連續工作之需要.
技術參數
| 型 號 | 直徑 | 高度 | 容積m3 | 轉速 r/min | 電機kw | 生產能力 |
| ZL08 | 800mm | 200mm | 0.25 | 24 | 1.5 | 0.1～0.2 |
| ZL10 | 1000㎜ | 220㎜ | 0.4 | 21 | 2.2 | 0.3～0.5 |
| ZL15 | 1500㎜ | 300㎜ | 1.1 | 17 | 5.5 | 0.5～0.8 |
| ZL25 | 2500㎜ | 500㎜ | 2.5 | 13.6 | 7.5 | 1-1.5t/h |
| ZL28 | 2800㎜ | 550㎜ | 3.7 | 13.6 | 11 | 1-2.5 t/h |
| ZL30 | 3000㎜ | 550㎜ | 4.2 | 11 | 11 | 2-3t/h |
| ZL32 | 3200㎜ | 600㎜ | 4.8 | 10 | 11 | 2-3.5t/h |
| ZL36 | 3600㎜ | 600㎜ | 6.1 | 10 | 15 | 3-5t/h |
